Sitio que se encuentra enclavado en el Estado de Morelos y que fue fundado alrededor del 700 d. C., localizado sobre un cerro de 130 mts. de altura.
Este nuevo proyecto incluirá la reconstrucción de las siguientes áreas:
- Plaza de la estela de los dos glifos
- Plaza principal
- Acrópolis
- Juego de pelota norte
- Juego de pelota sur
Así como los conjuntos que los investigadores del INAH adscritos a esta zona han denominado como se menciona a continuación:
- Conjunto I-10
- Sector E
- Sector K
- Sector L
A la fecha (marzo de 2011), se ha llevado a cabo el primer avance de la reconstrucción virtual, que comprende cada uno de los sitios que se mencionan.
PARA OBTENER MAYOR INFORMACIÓN, SOLICITARLA A LA SIGUIENTE DIRECCIÓN ELECTRÓNICA:
INVESTIGACIONES ARQUEOLÓGICAS
Desde el año 1984 los Arqueólogos Norberto González y Silvia Garza, junto con un equipo de investigadores, iniciaron los trabajos de exploración en Xochicalco. El objetivo inicial fue el obtener la mayor información posible a través de las excavaciones, acerca de uno de los accesos principales a la ciudad prehispánica. Desde estos primeros trabajos, se pudo determinar el sistema constructivo que dictaría la línea de construcción en las futuras exploraciones al interior de la ciudad. Los trabajos en la Loma Sur, área donde se ubica la entrada a Xochicalco se trabajó en las temporadas 1984-1985 y 1986 (González et al. 1995).
Posteriormente, en el año 1991 los trabajos arqueológicos se enfocaron en la consolidación de los grandes muros de contención que se ubican en el área del Observatorio. La intervención que buscaba facilitar el acceso al visitante a este espacio, permitió entender la composición y conformación de los grandes muros de contención que funcionaron tanto para contener las terrazas del cerro, así como para generar un sistema de defensa con los altos muros.
La mayor intervención arqueológica en Xochicalco se dio entre los años 1993-1994 durante los Megaproyectos ordenados por el Gobierno Federal. En este Proyecto se planteó la liberación de los espacios construidos en la parte alta de la ciudad con el objetivo de integrar al orden urbano de Xochicalco, los edificios explorados en las décadas de 1950 y 1960 por los Arqueólogos Noguera y Sáenz, mismos que se encontraban aislados y fuera de todo contexto arquitectónico.
Fue así que bajo la dirección del Arqueólogo González, se liberó y consolidó la gran mayoría de los edificios y espacios construidos que hoy día son visitados. Siguiendo una metodología de excavación, se trabajo en la exploración de edificios, plazas, áreas habitacionales, administrativas y religiosas que permitieron dar cuenta del esplendor y la grandeza de los habitantes de esta ciudad Epiclásica que se fundó alrededor del año 600 d.C. y la cual fue destruida cerca del año 1100 d.C.
Fue con este proyecto que se definió la organización social del sitio, la distribución espacial de los grupos arquitectónicos y, los sistemas y materiales empleados para la construcción de la ciudad (Garza y Mayer 2005). En base a estos trabajos, la Arqlga. Claudia Alvarado se ha dedicado al estudio de la arquitectura de la ciudad, enfocándose principalmente en el sector denominado Acrópolis (Alvarado en prensa a; en prensa b).
En años posteriores, a partir del 2005 y hasta el 2009, los trabajos de exploración en Xochicalco continuaron. En ese último año, 2009, nos enfocamos en la exploración de otra de las entradas a la ciudad desde el lado oriente. Estos trabajos permitieron reafirmar la información obtenida desde las primeras temporadas en 1984-1986, entendiendo el espacio como un área de control que daba un acceso restringido a la ciudad, a través de calzadas, fosos y pórticos (Alvarado y Garza 2010).
A la fecha, los trabajos dirigidos por los Arqueólogos González y Garza, han permitido generar una integración urbanística a la ciudad de Xochicalco, a través de la exploración de diversos elementos arquitectónicos que dieron forma y función a Xochicalco.
Alvarado León, Claudia
En prensa a “El espacio construido y los procesos de cambio en la Acrópolis de
Xochicalco” En Revista Cuicuilco.
En prensa b “Los sistemas de circulación en Xochicalco, Morelos”
Alvarado L., Claudia y Silvia Garza
2010 “El Carácter defensivo de Xochicalco (650-1100 d.C.)”, en Arqueología vol. 43,
pp.136-154.
Garza, Silvia y Pablo Mayer
2005 "Materiales de construcción y sistemas constructivos en Xochicalco." En IV Coloquio Pedro Bosch Gimpera. El occidente y centro de México, pp. 349-383. Instituto de Investigaciones Antropológicas, UNAM, México.
González, Norberto, Silvia Garza, Hortensia De Vega, Pablo Mayer y Giselle Canto
1995 “Archaeological Investigations at Xochicalco, Morelos 1984 and 1986”. En Ancient
Mesoamerica 6:223-236.
LA RECONSTRUCCIÓN VIRTUAL:
AVANCES AL MES DE NOVIEMBRE DE 2011
AVANCES AL MES DE NOVIEMBRE DE 2011
El proyecto ha presentado un avance considerable a partir de la construcción de los espacios arquitectónicos y de la topografía del sitio. De los primeros, su avance incluye muros, columnas, losas, taludes, escalinatas, etc., donde todos ellos aún tendrán revisiones que nos permitan corregir elementos que mantengan detalles que no sean acordes, tanto a las estructuras que actualmente es posible visitar, como a las hipótesis de los investigadores del INAH que participan. De la topografía, se cuenta con la construcción del sitio en el cual está enclavada la zona arqueológica, tomando como base levantamientos llevados a cabo con el INAH. Aquí es pertinente mencionar, que la integración de las estructuras arquitectónicas con la topografía, ha significado un reto por la complejidad del emplazamiento, obligándonos a realizar pruebas de cómputo diversas para lograr un correcto "acomodo" virtual.
Para lograr una mayor comprensión de las líneas anteriores, se presentan imágenes descriptivas del avance del proyecto.
 |
Esta imagen corresponde a una presentación general del avance del proyecto de reconstrucción de la zona arqueológica (noviembre de 2011).
|
 | ||||||||||||||

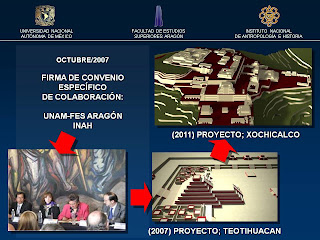

ANTECEDENTE DEL PROYECTO DE RECONSTRUCCIÓN VIRTUAL DE LA ZONA ARQUEOLÓGICA DE XOCHICALCO. La reconstrucción virtual de la zona arqueológica de Xochicalco, forma parte de un proyecto general que dio inicio en octubre de 2007, donde la UNAM a través de la Facultad de Estudios Superiores Aragón, firmó un Convenio Específico de Colaboración con el INAH.  OBJETO DEL CONVENIO ESPECÍFICO DE COLABORACIÓN El denominado "Proyecto Xochicalco", tiene como objeto brindar apoyo a actividades de investigación, académicas y de difusión. En cuanto a las actividades de investigación, están dirigidas hacia la construcción de modelos que muestren las hipótesis que los investigadores del INAH tienen sobre la zona arqueológica y que parten de las excavaciones realizadas en sitio y del análisis de los elementos que han encontrado, ya sean arquitectónicos, funerarios, cerámicos, etc. Por otro lado, se pretenden desarrollar pruebas de cómputo con programas especializados en modelado y realidad virtual, contando con el apoyo de la Dirección General de Cómputo y Tecnologías de Información y Comunicación de la UNAM. La segunda actividad está dirigida a la academia donde profesores y alumnos de carreras como Arquitectura, Pedagogía, Diseño Industrial, Comunicación y Periodismo, Arqueología y Antropología, tendrán la posibilidad de participar en el proyecto a través de actividades "derivadas" del mismo. Estas podrán llevarse a cabo en aulas y/o en el observatorio virtual "IXTLI" de la UNAM, en materias relacionadas con la arquitectura prehispánica, con aspectos sociales, culturales o pedagógicos, con el uso de programas de cómputo avanzado, filosofía de la educación, historia de la educación, costumbres funerarias, entre muchas otras, o bien en la prestación del servicio social, "construyendo virtualmente" los diferentes espacios arquitectónicos, los entierros encontrados y algunas de las piezas mas representativas, entre otros elementos. Para la difusión por su parte, se plantea su impulso durante el año 2012 por medio de conferencias que serían impartidas en universidades, centros de investigación y otras instituciones, la descripción de nuevos avances en este sitio de internet, en las páginas de la Facultad de Estudios Superiores Aragón y del Instituto Nacional de Antropología e Historia y del Colegio de Arquitectos de la Ciudad de México, entre otros.
|
 |
| MODELADO TOPOGRÁFICO El modelo topográfico se fue modelando paralelemente con las adecuaciones de niveles de las estructuras arquitectónicas, con objeto de asentar a estas a la conformación de las curvas de nivel. Posteriormente se aplicó una textura desde un archivo de tipo tga (targa) para dar una sensación preliminar de vegetación, que posteriormente se modificó retomando las curvas de nivel, como se podrá apreciar en la imágen siguiente. |
 |
| TERRAZAS Y TALUDES Parte importante de Xochicalco fueron sus terrazas y taludes que le permitieron adecuarse a las condiciones que en su momento se les presentaron a sus constructores por haber elegido elevaciones (cerros) para fundar el centro ceremonial. Los grandes taludes que son característicos de esta zona arqueológica, daban un sentido de seguridad a sus moradores, además del carácter de un enorme asentamiento. Por ello estos elementos son parte primordial en la reconstrucción virtual, ya que nos darán la idea de la solución arquitectónica planteada y naturalmente de la adecuación al medio logrado en aquella época. El proceso de modelado se ha llevado a cabo en 3D Studio Max con la aplicación de la herramienta Edith Mesh, ajustando principalmente las pendientes de los taludes desde los vértices de cada una de las líneas que conforman a la topografía, sobre la cual ha sido necesario aplicar materiales de vegetación, texturas de piso o aplanados para lograr su comprensión. |
 |
| AJUSTES AL TRABAJO DE MODELADO Con objeto de que el proyecto presente un modelo totalmente identificado con las características de la zona arqueológica, se están llevando a cabo nuevas sesiones de revisión, que darán como resultado un trabajo muy cercano a la realidad constructiva de Xochicalco, donde la aplicación de los elementos característicos de este sitio serán respetados. Aspectos como el diseño de escaleras, alturas que permitían refrescar los interiores de los aposentos, remates en la parte alta de los muros, grande taludes sobre el cerro, taludes en la parte inferior de algunos de los muros, escaleras que permitían acceder a los interiores desde las azoteas, entre otras características, son motivo de un detallado análisis visual por el equipo de trabajo, tanto en oficina, como en el sitio arqueológico. |
 |
| REALIDAD VIRTUAL Y RECORRIDOS VIRTUALES La primer etapa de este proyecto se dirige principalmente a la construcción de modelos reconstructivos en realidad virtual, que incluirán las estructuras descubiertas a la fecha en la zona arqueológica. Cada una de ellas por separado y en su conjunto, contarán con un modelo en realidad virtual con las propiedades necesarias para lograr en ellos la sensación de inmersión. Esta característica permitirá al observador internarse virtualmente en el espacio arquitectónico prácticamente en escala y tiempo real, ya sea a través de una computadora personal con las adecuaciones, programas pertinentes y el uso de anteojos 3D o en salas de visualización virtual, como el Observatorio Vitual Ixtli de la UNAM, con lo que se logrará un avance en el ámbito académico, de investigación y de difusión. Por otro lado, la elaboración de los diferentes archivos brindan la posibilidad de crear recorridos virtuales lineales, que mostrarán a esta zona arqueológica en videos de tipo AVI ó QUICK TIME y con ello, se habrá alcanzado la primer etapa, que a noviembre de 2011 cuenta con la descripción que se ha presentado en las imágenes anteriores. |
AVANCES AL MES DE MAYO DE 2013
Además de las estructuras arquitectónicas, se reconstruyó la topografía del sitio, ajustando el modelo tridimensional a las condiciones del "terreno" y viceversa, retomando las características del sistema constructivo de los xochicalcas, aspecto que puede observarse en la imagen siguiente:
 |
Imagen.- Reconstrucción virtual de la zona arqueológica de Xochicalco.Vista desde el sureste de la zona arqueológica, donde es posible observar en primer plano: la Plaza de la estela de los dos glifos y la gran pirámide, a la derecha, el denominado "Conjunto L", a la izquierda dos plataformas con estructuras porticadas de acceso a la plaza principal, en la que se encuentran la pirámide de las serpientes emplumadas y la acrópolis, en la parte superior, el juego de pelota norte y abajo a la izquierda, el juego de pelota sur. |
Cada una de las estructuras presentó condiciones de desarrollo diferentes, ya sea por su ubicación en el contexto topográfico o su relación con estructuras contiguas. Por las condiciones de deterioro en las que se encuentran, a pesar de los esfuerzos por mantenerlas en un estado aceptable por parte del personal especializado adscrito a este sitio arqueológico, fue necesario llevar a cabo diversas sesiones de trabajo dedicado a la revisión y análisis del material elaborado en la computadora, logrando un detalle minucioso que muestran características constructivas como los dados ubicados a los costados de las alfardas de las escaleras, remetimientos en las fachadas, entre otros elementos.
 |
Imagen.- Reconstrucción virtual de los sectores E, K y L.Al centro de la imagen, se observa el sector E que cuenta con un gran patio delimitado por estructuras porticadas, así como un templo en su extremo izquierdo. Arriba se denota "la azotea" y el patio de otra estructura porticada denominada "de los arquitectos", por haberse encontrado herramientas de trabajo relacionadas con la construcción durante las excavaciones llevadas a cabo por los especialistas del INAH. Hacia la izquierda de la imagen, se encuentra el juego de pelota Este (sector K) y parte del sector L. |
 |
Imagen Reconstrucción virtual de la plaza principal (Centro ceremonial).El espacio principal de la zona arqueológica corresponde a esta plaza, que además de contar con la acrópolis (no se observa en la imagen), concentraba las siguientes estructuras; pórticos de acceso (al centro-abajo de la imagen), arriba de estos, dos estructuras gemelas, de las que resalta (abajo a la derecha de ambas) la pirámide de las serpientes emplumadas (que fue motivo de su reconstrucción especial en este proyecto) y finalmente a la derecha, el conjunto en el cual se localiza la pirámide de las estelas. |
A partir del mes de marzo de 2013, se han venido construyendo dos nuevos espacios informativos de estos proyectos, uno traducido al inglés y otro al francés, debido a que hemos detectado interés por visitantes extranjeros a este sitio virtual, tanto del norte de América, como de Europa.
Esperamos tenerlos listos a finales del mes de junio de 2013.
AVANCES AL MES DE OCTUBRE DE 2013
El proceso de reconstrucción prácticamente ha concluido, se logró desarrollar la totalidad del conjunto que durante décadas ha sido excavado por investigadores del INAH adscritos a esta zona arqueológica. Al mes de octubre se cuenta con la totalidad de las estructuras arquitectónicas de los sectores que se especifican a continuación:
- Sectores A, B, C, y D (que entre otras estructuras incluyen el temazcal, el contenedor de agua y el juego de pelota norte.
- Sector E (que incluye el denominado edificio de los arquitectos, el patio porticado, el templo central de este último y los dos templos laterales)
- Sector F (que incluye la gran pirámide)
- Sector G o plaza principal (que incluye las estructuras centrales, de las cuales una de ellas se ha denominado templo de las serpientes emplumadas, el conjunto porticado del extremo oriente y la pirámide de las estelas)
- Sector H o plaza de la estela de los dos glifos (que incluye las estructuras arquitectónicas ubicadas en los extremos oriente y poniente, la estructura central en la cual fue encontrada la estela de los dos glifos, así como dos estructuras ubicadas en el extremo sur y la escalera de acceso.
- El sector I (que incluye las dos plazas de acceso previas a la plaza principal, las escaleras y los edificios porticados)
- Sector K (que se conforma por el juego de pelota oriente y estructuras arquitectónicas ubicadas hacia el oriente y el norte)
- Sector L (que se constituye por la pirámide principal, las estructuras arquitectónicas que forman su plaza, de los cuales, algunos de ellos son porticados.
A partir de este momento, se ha dado el inicio del material didáctico, el cual comprendera material multimedia particularmente.
